Spécification de puissance de stockage d'énergie ES-300
ⅠDescription du produit
Alimentation de secours ES-300 pour notre société, un produit d'alimentation de mode haut de gamme, utilisant un matériau de coque en alliage d'aluminium, un aspect portable léger et élégant, le cœur de la batterie au lithium de type puissance, une technologie de fabrication avancée, une énergie de sortie de puissance, fournir une sortie CA , sortie CC deux sorties de mode de tension différentes, pour répondre à la charge des produits électroniques de l'utilisateur, à l'électricité CA et à d'autres aspects de la demande d'électricité.Ce produit peut être utilisé à la fois comme alimentation UPS et comme alimentation de secours extérieure.
Ce produit a une batterie au lithium intégrée de grande capacité, capacité totale 319.68WH, 86400mAh.Fournir un flux constant de puissance pour la charge. Il est également largement utilisé comme alimentation de secours de secours pour l'intérieur et l'extérieur.
Sortie AC 220V (110V), sortie DC 12V/5V, avec éclairage LED, avec affichage de l'électricité.Convient à une variété d'équipements différents, tels que les drones, les ventilateurs portables, les appareils médicaux, les téléphones portables, les tablettes, les ordinateurs portables, les ordinateurs de bureau, les petites imprimantes, diverses lampes, les petits aquariums, le matériel photographique, les scooters électriques, etc. Grande commodité pour utilisateurs pour voyager à la maison, travail en plein air, pique-niques au camping, expéditions d'alpinisme, etc.
Avantages produit :
1．Nous développons et concevons nous-mêmes des circuits. Nous achetons nous-mêmes les matières premières. Nous produisons et transformons nous-mêmes. Nous effectuons nous-mêmes des contrôles de qualité. Notre propre brevet d'apparence. Notre propre brevet d'invention
2. Fonction de charge intégrée, fonction UPS intégrée, technologie d'onduleur haute fréquence intégrée.
3. Achetez une technologie de batterie au lithium portable, réduisant considérablement le volume et le poids du produit.
4. Il adopte la technologie de charge lors de l'utilisation, ce qui est pratique pour les utilisateurs.
5. Une variété de modes de charge, charge électrique sur secteur, charge solaire, charge de voiture trois modes de charge.
6. La coque est en alliage d'aluminium et peut être utilisée même à des températures élevées.
7. En utilisant la sortie AC en même temps, vous pouvez également utiliser DC 12V, 5V USB, éclairage LED.
8. L'électricité affiche toujours les données actuelles, basse tension avec avertissement d'alarme, haute température avec protection contre la surchauffe, surcharge avec protection de l'alimentation, entrée avec protection de l'alimentation et après court-circuit avec protection.
9．Tous les produits ont été testés par l'organisme national de certification et la qualité est garantie.
Ⅱ Fonction Présentation et mode d'emploi

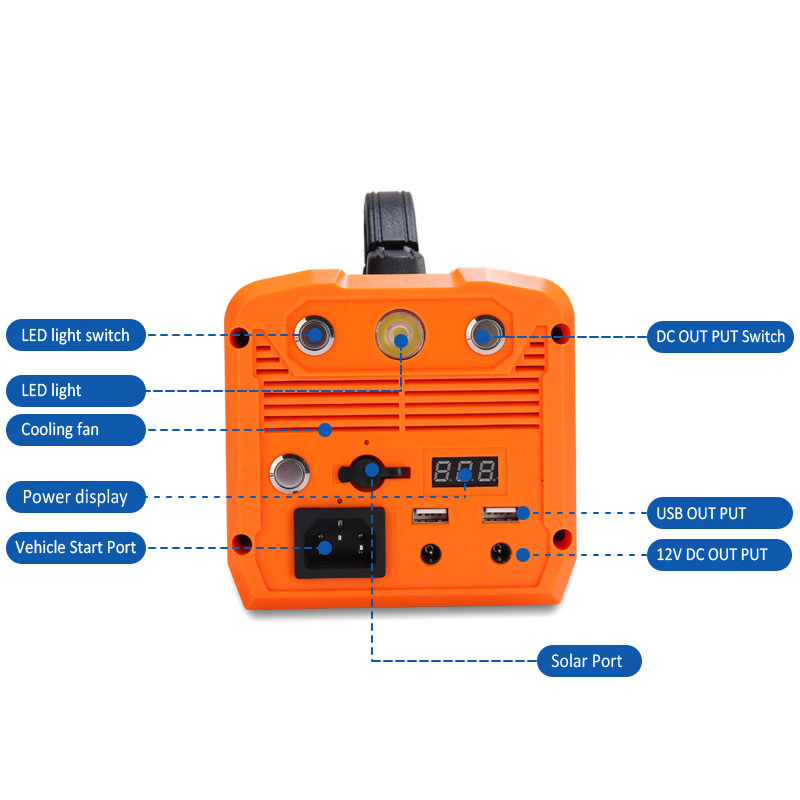

Description du panneau avant
Lors de l'utilisation de la fonction de sortie DC, veuillez appuyer sur le bouton DC correspondant, à ce moment peut utiliser DC 12V et 5V USB.Lorsqu'il n'est pas utilisé, veuillez éteindre le bouton afin de ne pas provoquer de consommation d'énergie.L'écran d'affichage LED indique la puissance restante de l'alimentation, 0 ~ 100 %.Lorsque la puissance est insuffisante, il y aura une alarme, veuillez charger à temps pour une utilisation continue.Lorsque vous utilisez un éclairage LED, veuillez allumer le bouton correspondant.
Description du panneau arrière
A. Lorsque vous utilisez la sortie CA, veuillez d'abord allumer l'interrupteur CA, confirmer que le voyant LED CA sur le panneau s'affiche en vert, puis insérez l'appareil électrique dans le port de sortie CA.Ne pas utiliser lorsque vous allumez le commutateur de sortie CA et que le voyant LED sur le panneau est rouge.
B. Lorsque vous utilisez la fonction UPS, veuillez d'abord insérer la ligne AC d'entrée dans la prise d'entrée AC, puis insérez la ligne AC dans le secteur, l'indicateur d'entrée sur le panneau est vert et le voyant de charge est allumé, indiquant que il peut être utilisé normalement.Lorsque le bouton AC est allumé, l'indicateur de sortie AC est vert, puis l'appareil électrique peut être branché sur la prise de sortie AC.Ensuite, vous pouvez utiliser la fonction UPS.
C. Lors de l'utilisation de l'énergie solaire pour charger le produit, la tension ne doit pas dépasser 18 V, plus que cela endommagera la machine, lorsque le panneau solaire est connecté pour charger, le voyant correspondant sur le panneau est lumineux, sinon lumineux, veuillez vérifier ne pas se reconnecter ou le panneau solaire face au soleil dans le mauvais angle (maintenir un angle de 30 degrés).
D. Lorsque l'électricité est chargée sur le produit, le voyant de charge sur le panneau pendant le processus de charge est rouge et vert lorsqu'il est complètement plein, et lorsque la quantité d'électricité est de 100, la batterie réelle a plus de 90 % capacité et peut être utilisé.n'avez pas besoin d'attendre que les voyants de charge soient complètement verts.
E. Lorsque vous utilisez un allume-cigare monté sur une voiture pour charger le produit, le voyant correspondant au port de charge solaire s'allume et peut être utilisé lorsque la quantité d'électricité indiquée est de 100. Ce produit ne prend en charge que sur une voiture 12V .
F. Lorsque la puissance de l'appareil dépasse la puissance que le produit lui-même peut transporter, la machine entre dans l'état de protection, déconnecte la charge et redémarre la machine.
G. Lorsque les températures élevées, le produit en cours d'utilisation, peuvent être surchauffés dans la protection, veuillez mettre la machine dans un endroit frais pour l'utiliser.
Ⅲ Paramètres électriques
modèle du produit | ES-300 |
capacité de la batterie | 319.68Wh 86400mAh |
puissance de sortie | Protection nominale contre les surcharges de 300 W, 330 W max. |
tension d'entrée | CA 110V~220V 50/60Hz |
tension de sortie | 220V 50Hz ou 110V 60Hz 2 versions |
Sortie CC | Courant total de sortie de deux canaux 12V (9-12.6V) 10A (pas de fonction de protection contre les surcharges et les courts-circuits), deux sorties USB 5V 3A (avec fonction de protection contre les surcharges de court-circuit) |
Lampe à LED | 1W |
Charge solaire | Standard 12V, puissance de charge autorisée 70W.(Les panneaux solaires de plus de 70 W ne peuvent être remplis qu'avec 70 W) |
Recharge de voiture | Utilisation d'un port de charge solaire, permettant une tension de 12V et une puissance de charge de 70W |
Forme d'onde de sortie | Onde sinusoïdale pure AC |
Temps de réaction en cas de coupure de l'onduleur | Dans les 10 ms |
Surcharge CA | Aucune sortie après surcharge, déconnecter la charge, redémarrer la récupération |
Court-circuit CA | Pas de court-circuit de sortie AC, le court-circuit endommagera la machine |
batterie au lithium | Cycle de vie plus de 800 fois |
lester | NO : 3,0 kg GW : 3,5 kg |
Taille | 12.2*13.0*29.3cm (W*H*L) |
Couleur | Panneau noir corps argenté, panneau jaune corps gris |
Ⅳ spécifications détaillées
Numéro | Pprojet | Paramètres la norme |
1 | tension d'entrée du réseau électrique | Prise en charge de la tension AC large, entrée de fréquence large |
2 | fusible d'entrée de l'alimentation secteur | 220V/3A, 110V/5A |
3 | Temps de commutation entre le réseau électrique et l'onduleur | Dans les 10 ms |
4 | Tension de sortie CA de l'onduleur | A. Tension de sortie sans charge 220V entre 220-226V B. Tension de sortie 110V à vide entre 110-116V |
5 | Fréquence de sortie CA de l'onduleur | 220V/50HZ et 110V/60HZ (Deux fréquences) |
6 | Onduleur CA tension d'ondulation | Moins de 700 mv |
7 | Forme d'onde de sortie CA de l'onduleur | Onde sinusoïdale pure AC |
8 | Puissance nominale CA de l'onduleur | A. Puissance nominale 220 V 300 W, protection contre les surcharges 330 W B. Puissance nominale 110 V 300 W, protection contre les surcharges 330 W |
9 | Normes d'efficacité de décharge | A. Lorsque la tension de la batterie est supérieure à 16 V, l'efficacité est de 95 % B. Lorsque la tension de la batterie est supérieure à 14 V, l'efficacité est de 96 % C. L'efficacité est de 80% lorsque la tension est inférieure à 12 V RÉ. Efficacité moyenne 86% |
10 | Paramètres de puissance de la batterie | UN. Lorsque la tension de la batterie est supérieure à 18 V, protection contre les surtensions, pas de sortie externe. B. Lorsque la tension de la batterie est inférieure à 13 V, protection contre les sous-tensions, pas de sortie externe. C Lorsque la tension est inférieure à 13,8 V, le buzzer sonne. D. lorsque la tension de la batterie inférieure à 12 V s'éteint automatiquement. E. lorsque la tension et la tension reviennent à 14,4 V au-dessus du démarrage automatique. |
11 | Norme de charge solaire | A. conception de circuit pour augmenter le courant constant à la charge de la batterie, mode PWM B La plage de tension d'entrée solaire est de 6 à 18 V. C. Augmentez le courant constant après avoir re-large la puissance autorisée à charger dans la batterie ne dépasse pas 70 W. D. Les panneaux solaires les plus puissants ne peuvent être remplis qu'avec une puissance de 70 W. |
12 | norme de charge de voiture | UN. La recharge de voiture est réservée aux petites voitures 12V. B. Les grandes voitures 24V ne conviennent pas aux produits et endommageront les produits. |
13 | Temps de charge de l'électricité secteur | A. Courant de charge 4,6 A, peut charger la batterie à plus de 90 % en 5 heures. B Il peut être utilisé lorsque la quantité d'électricité indiquée est de 100 %. C La norme de charge complète est que les voyants de charge deviennent verts dans les 9 heures. |
14 | température de travail et température de protection | Lorsque la température du radiateur interne de l'unité centrale atteint 50 à 55 degrés, le ventilateur commence automatiquement à fonctionner pour la dissipation thermique externe ;lorsque la température du radiateur interne de l'unité centrale atteint 85 à 90 degrés, la machine s'éteint automatiquement et ne produit pas de courant alternatif vers l'extérieur. |
15 | Paramètres de sortie 12V | A. La sortie de tension 12V est stable entre 12V et 12,6V B. deux prises 12V partagent un module de tension stable C. Le courant de sortie total est de 10A. D. Avec protection contre les surcharges et fonction de protection contre les courts-circuits. |
16 | Paramètres de sortie USB 5V | A. La sortie de tension 5V est une sortie stable entre 5V et 5.2V B deux ports de sortie 5V partagent un module de tension stable C. Le courant de sortie total est de 3A. RÉ. Avec protection contre les surcharges et fonction de protection contre les courts-circuits. |
17 | Consommation électrique moyenne | A. La consommation électrique interne moyenne de la partie CC est de 0,5 W. B. La consommation électrique interne moyenne de la partie AC est inférieure à 5W. |
18 | Norme d'indicateur de lumière LED | A. Indicateur AC pour lumière verte normale, lumière rouge de dysfonctionnement B. Le voyant de charge AC s'allume en rouge lors de la charge, le voyant vert lorsqu'il est complètement chargé C. Voyant de charge solaire rouge lors de la charge, feu vert lorsqu'il est complètement chargé |
19 | Norme d'affichage de l'électricité | A. Affichage de la puissance de la batterie 0-100% en standard B. Lorsque la puissance de la batterie est affichée à 100 %, la capacité de la batterie est supérieure à 90 % |
20 | Fonction d'éclairage | La lumière LED a une puissance de 1 W. |
V Schéma de principe de la carte PCB interne
Ⅵ schéma fonctionnel :
ⅦPliste de confirmation
Numéro | Numéro | Quantité |
1 | Unité centrale d'alimentation de l'ASI | 1 |
2 | Ligne d'alimentation CA | 1 |
3 | Ligne de recharge de voiture | 1 |
4 | Ligne d'adaptateur CC | 1 |
5 | Instructions, cartes de garantie et certificat | 1 |
6 | Ligne de charge solaire (Option) | |
7 | Panneau solaire 12V 40W (Optionnel) |
